| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | InterLED |
| Certification: | RoHS |
| Numéro de modèle: | BD3-3611XX-C11 |
| Quantité de commande min: | 2000 |
| Détails d'emballage: | Carton |
| Délai de livraison: | 3-4 semaines |
| Clour: | Blanc, rouge, bleu… | Support: | THT (technologie d'À travers-trou) |
|---|---|---|---|
| Fonction: | Graphiques | Couleur: | Toutes les couleurs |
| Goupille commune: | Anode/cathode communes | Fait dedans: | La Chine |
| Vie: | 50000HOURS | OEM OU ODM: | C' est ça? |
| Application: | D'intérieur |

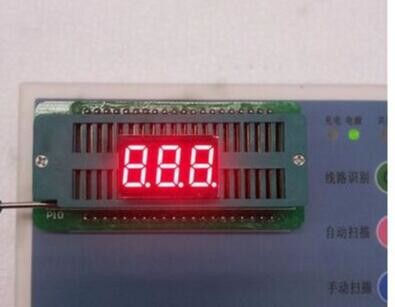

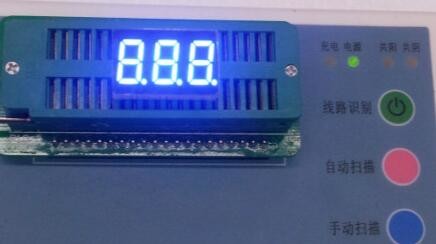

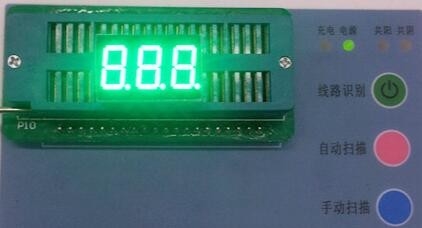

Affichage intérieur à sept segments Smd de 0,36 pouce à trois chiffres
Caractéristiques
• Hauteur des chiffres de 0,36 pouce (9,2 mm)
• Durée de vie 30 000 heures
• Conforme RoHS.
• Basse consommation énergétique.
• Montage facile sur carte PC.
Descriptions
• Affichage SMD à trois chiffres de 0,36 pouce
• Anode commune ou cathode commune
• Couleur d'émission : vert pur, vert jaune, jaune, ambre, orange, rouge, rouge foncé
• Standard : face grise, segment blanc.
| ■ Estimation maximale absolue (Ta=25℃) : | |||||||||||||||||||||||||||||||||||
| Paramètre | Symbole | couleur | Condition | Notation | Unité | ||||||||||||||||||||||||||||||
| Dissipation de puissance par segment | DP | Bleu | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Courant direct par segment | SI | Bleu | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| Déclassement de Si Par Segment | △SI | Bleu | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Courant direct de pointe par segment | SI P | Bleu | 1/10 Devoir 10KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Tension inverse par segment | RV | Bleu | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Plage de températures de fonctionnement | Topr | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| Plage de température de stockage | Tstg | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Évaluation des caractéristiques électriques/optiques (Ta=25℃) : | |||||||||||||||||||||||||||||||||||
| Article | Symbole | Emplacement | couleur | Condition de test | Notation | Unité | |||||||||||||||||||||||||||||
| Tension directe | VF | Par segment | Bleu ou autre | SI=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Courant inverse | Par segment | Bleu ou autre | VR=5V | — | — | 100,0 | μ.A | ||||||||||||||||||||||||||||
| Intensité lumineuse | IV | Par segment | Bleu ou autre | SI=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Longueur d'onde | λD | Par segment | Bleu ou autre | SI=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Demi-largeur de la ligne spectrale | △λ | Par segment | Bleu ou autre | SI=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Rapport de correspondance d'intensité lumineuse (segment à segment) | IV-M | — | — | SI=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Conditions de soudure : | |||||||||||||||||||||||||||||||||||
| Soudure à la main | 295℃±5℃ en 3 secondes | ||||||||||||||||||||||||||||||||||
| Soudage au trempé | 260℃±5℃ en 5 secondes | ||||||||||||||||||||||||||||||||||
| Soudage automatique | 70℃～80℃ en 30 secondes soudure 245℃±5℃ en 5 secondes | ||||||||||||||||||||||||||||||||||
